Giới Thiệu :

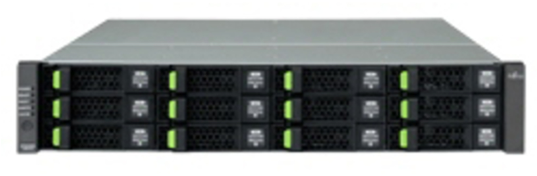

Thiết bị lưu trữ mới Fujitsu Eternus DX90 S2 được giới thiệu là nhanh hơn và mở rộng hơn so với  các ETERNUS Model .


Dòng Fujitsu Eternus DX90 S2 giới thiệu một loạt các tính năng mới nhằm vào các doanh nghiệp và các doanh nghiệp cỡ vừa . khả năng mở rộng và hiệu xuất được nâng lên trong sản phẩm này .

Giao diện quản lý và các tùy chọn cấu hình cho các ổ đĩa linh hoạt thông qua trình duyệt web .

DX90 có kích cỡ  2U , có thể chạy single hay dual  RAID controller với kiểu active/active .

Bảng mạch nối các ổ cứng  sử dụng 1 high-speed PCI Express 2.0 , sử dụng các ổ cứng 3.5 ,có thể gắn 12 ổ , memory tối đa có thể gắn là 8GB .

Vào giao diện quản lý thông qua trình duyệt:

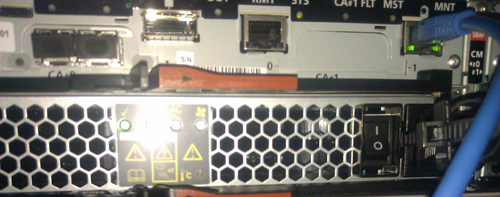

Với IP mặc định là  192.168.1.1 với  user /password là root/root  ( kết nối trên port MNT )





Giao diện tổng quan



Thiết lập lại Tên và Date cho thiết bị


Thiết lập lại Ip cho các Interface MNT và RMT (dùng đầu cable RJ45 )

Fujitsu Eternus DX90 S2 hỗ trợ các kiểu kết nối sau :

FC 8Gbit/s ,iSCSI 10Gbit/s,iSCSI 1Gbit/s,FcoE 10Gbit/s và SAS 6Gbit/s.



Thiết lập lại IP cho cổng MNT và RMT





Xem tình trạng các ổ cứng có hoạt động hay chưa



Để các Server có thể Map các Lun  trên Fujitsu về như 1 ổ đĩa local của server đó thì ta thực hiện các bước cần thiết sau :

- Tạo Raid
- Tạo host Group
- Tạo các volume
- Tạo Lun group  để server map  Lun này về
- Tạo Port Group (CA Port Group)
- Tạo host Affinity (làm bước này sau khi đã xong các bước trên :   Tạo Host ,CA Port Group , LUN Group)

Và các bước sẽ được thực hiện theo thứ tự  :

Cấu hình RAID

Hổ trợ các kiểu Raid 1+0 , 5+0  , 5 , 6 , 0 , 1  tùy theo số đĩa mà chúng ta gắn vào  .



Tạo các Volume



Tạo hot spare dự phòng cho các HDD bị chết



Tạo host
(chỉ có thể tạo host khi đã có kết nối từ thiết bị lưu trữ Fujitsu và server thông qua cổng FC ...)



Tạo LUN Group

(Servre sẽ map LUN này về sử dụng)


Tạo Port Group quy định port để server kết nối vào



Tạo host Affinity

(Thực hiện bước này sau khi đã xong các bước trên : Tạo Host ,CA Port Group , LUN Group , xong bước này thì bên Server 2k8 có thể thấy được các LUN trên Fujitsu)



Như vậy là server có thể nhìn thấy LUN này để connect vào như 1 Hdd gắn trên chính nó .

Trong LAB này chúng tôi kết nối trực tiếp server vào con Fujitsu qua 1 sợi cáp quang .

Để server chạy 2k8 64bit có thể nhận biết các Lun đã tạo trên Fujitsu thì ta cài driver và chương trình quản lý cho 2k8 (Tùy Card FC Trên Server )

Mở trình quản lý lên



Nó sẽ tự động Scan và thấy được LUN mà ta đã tạo trên Fujitsu



Vào Disk Mangement của 2k8 chúng ta sẽ thấy xuất hiện 1 Disk mới



Add và format Disk này để sử dụng







Chúng ta có thể tạo thêm các Lun khác và add vào server như các bước trên .

Và Copy dữ liệu vào thử xem sao .



Sau khi Server đã connect vào thiết bị thì status của các cấu hình trên Fujitsu sẽ  được  Active .







Các công cụ/Menu  quản lý shutdown/Reboot , Backup config ,Log …



Xem log hệ thống
